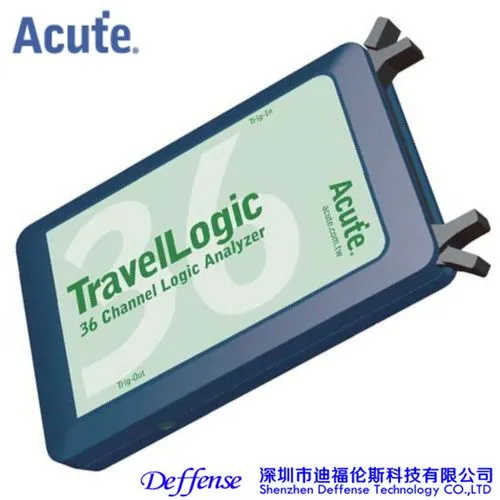

| 品牌：皇晶 Acute | 型号：TL2136B | 带宽：200MHz |
| 类型：逻辑分析仪 | 通道数：36通道 | 加工定制：否 |
| 外形尺寸(mm)：123*76*21 |
温馨提醒：
该品牌（皇晶 Acute）产品销售范围***珠三角地区，价格面议，欢迎咨询。
關於皇晶科技
皇晶科技(Acute)於 1996 年成立，一直專注於 PC-Based 量測儀器開發。產品為數位儲存示波器、邏輯分析儀、資料產生器。本公司重視技術研發，在 TravelScope 示波器系列產品，有 1GHz 取樣率、200MHz 頻寬、2 通道函數訊號產生器。在 TravelLogic 邏輯分析儀系列產品，有 4GHz 取樣率及多種串列匯流排觸發功能、專利韌體線上下載、轉態儲存(資料壓縮)、與各廠牌示波器堆疊成 MSO 功能、滑鼠拖動波形及滾輪放大縮小波形、免費匯流排分析功能等等。堅持台灣研發，台灣製造之高品質量測儀器。
TravelLogic 邏輯分析儀
PC-based
USB2.0 介面 / 電源
36通道
4 GHz 時序分析 / 200 MHz 狀態分析
4組條件式觸發 (每組條件4階)
资料記錄 (硬碟儲存)
轉態儲存 (全通道資料壓縮)
限定儲存 (僅支援轉態儲存模式
轉態顯示、即時頻率
可與皇晶或其他廠牌 DSO 堆疊成 MSO
輸入電壓靈敏度最小 0.25 Vpp
匯流排觸發群組 I : CAN, I²C, I²S, LPC, SMBus, SPI, SVI2, SVID, UART, USB1.1, ...
匯流排觸發群組 II : eMMC 4.5, NAND Flash, SD 3.0, Serial Flash, SPI NAND, ...
匯流排分析 : CAN, eMMC, I²C, I²S, NAND Flash, PMBus, Profibus, SD,SMBus, SPI, SVI2, SVID, UART, USB1.1, ... 70餘種,見背面
規格 | TL2136B | TL2236B | TL2236B+ | |
電源 | 電源 | USB bus-power (+5V) | ||
靜態消耗功率 | 0.75W | |||
瞬間消耗功率 | < 2.5W | |||
傳輸界面 | USB2.0 | |||
時序分析(非同步,採樣頻率) | 4 GHz | |||
狀態分析(同步,外部時脈) | 200 MHz | |||
轉態儲存 | 多通道 (55 bits at 5 ns resolution/時間間隔5.7年) | |||
限定儲存 | 僅支援轉態儲存模式 | |||
通道(Signal/Ground) | 36/4 | |||
總記憶體 | 18M bits | 72M bits | 72M bits | |
每通道記憶體(bits) vs. 可使用通道數 | 時序分析 | 每通道記憶體(bits) / 可使用通道數 | ||
4 GHz | 2.5K / 36 | |||
2 GHz | 5K / 36 | |||
1.6 GHz | 4M / 4 | 16M / 4 | 16M / 4 | |
800 MHz | 2M / 9 | 8M / 9 | 8M / 9 | |
400 MHz | 1M / 18 | 4M / 18 | 4M / 18 | |
200 MHz | 512K / 36, 1M / 18, 1.5M / 12, 2M / 9, 3M / 6, 4.5M / 4, 9M / 2, 18M / 1 | 2M / 36, 4M / 18, 6M / 12, 8M / 9, 12M / 6, 18M / 4, 36M / 2, 72M / 1 | 2M / 36, 4M / 18, 6M / 12, 8M / 9, 12M / 6, 18M / 4, 36M / 2, 72M / 1 | |
觸發 | 解析度 | 250ps | ||
通道數 | 36 | |||
多條件 | 有 (4) | |||
多階層 | 有 (16) | |||
前置/後置/延遲 | YES | |||
忽略次數 | 有 (0 ~ 1048575 次) | |||
種類 | 字元, 通道, 轉態, 突波, 寬度, 比較式 | |||
匯流排觸發 I | CAN, I²C, I²S, LPC, SMBus, SPI, SVI2, SVID, UART, USB1.1, ... | |||
匯流排觸發 II | --- | eMMC 4.5, NAND Flash, SD 3.0, Serial Flash | ||
輸入埠(堆疊用) | TTL 3.3V | |||
輸出埠(堆疊用) | TTL 3.3V | |||
處發電壓 | 範圍 | +6V ~ -6V | ||
解析度 | 50mV | |||
參考電壓準確率 | ±100mV + 5%*Vth | |||
舒密特(Schmitt)觸發電壓 | 有(可設定雙觸發電壓) | |||
輸入電壓 | ±40V DC 15Vpp AC | |||
靈敏度 | 0.5Vpp @150MHz | 0.8Vpp @250MHz | 0.8Vpp @250MHz | |
輸入阻抗 | 200KΩ // < 5pF | |||
溫度 | 工作溫度 | 5°C ~ 45°C (41°F ~ 113°F) | ||
保存溫度 | -10°C ~ 65°C (14°F ~ 149°F) | |||
相位誤差 | < 1ns | |||
軟體功能 | 波形放大縮小 | 有 (可使用滑鼠滾輪) | ||
使用語系 | 繁體中文、簡體中文、英文（可隨時切換） | |||
波形高度 | 可改變 | |||
全域視窗/報告視窗 | 有 | |||
快速游標定位 | 有 | |||
匯入通道名稱 | 有 | |||
快速新增匯流排分析 | 有 | |||
觸發游標/輔助游標 | 1/25 | |||
資料記錄 | 可儲存至硬碟中 | |||
匯流排分析 | 1-Wire, 3-Wire, 7-Segment, AccMeter, ADC, APML, CAN, Close Caption, CEC, DALI, DMX512, DP-Aux, EDID, FlexRay, Line Decoding, Line Encoding, HD Audio, HDQ, HID over I²C, I²C, I²C EEPROM, I²S, I80, IDE, Indicator, ITU656, IrDA, JTAG, LCD1602, LIN, Lissajous, LPC, Math, MDIO, MHL-CBus, Microwire, MII, MIPI DSI-LP, MMC, Modbus, Nand Flash, NEC IR, PECI, PMBus, PS/2, PWM, QI, RC-5, RC-6, SDIO, Serial Flash, Serial IRQ, SGPIO, Smart Card, SMBus, SMIm, S/PDIF, SPI, SPI-NAND, SSI, ST7669, SWD, SWP, SVI2, SVID, UART, UNI/O, USB 1.1, Wiegand, ... | |||
解碼器 | Biphase Mark, Differential-Manchester, Manchester (Thomas, IEEE802.3), Miller, NRZI,.... | |||
編碼器 | AMI (Standard, B8ZS, HDB3), Biphase Mark, CMI, Differential-Manchester, Manchester (Thomas, IEEE802.3), MLT-3, Miller, NRZI, Pseudoternary,.... | |||
主機尺寸 | 長 x 寬 x 高 (mm3) | 123 x 76 x 21 (mm3) | ||
排線 | 使用絕緣線材 40 條 (訊號線 36 條,接地 4 條) | |||
探針夾 | 40 | |||
